差压开关工作原理　　

差压开关由2个膜盒腔组成，两个腔体分别由两片密封膜片和一片感差压膜片密封。高压和低压分别进入差压开关的高压腔和低压腔，感受到的差压使感压膜片形变，通过栏杆弹簧等机械结构，zui终启动zui上端的微动开关，使电信号输出。
应用
SOR公司的开关量仪表主要采用膜片活塞式结构，有耐高压、高温、防震、防腐蚀、抗冲击力、切换差小等特点、广泛应用于石油、化工、电力冶金、药品、造纸、食品、水处理等行业。

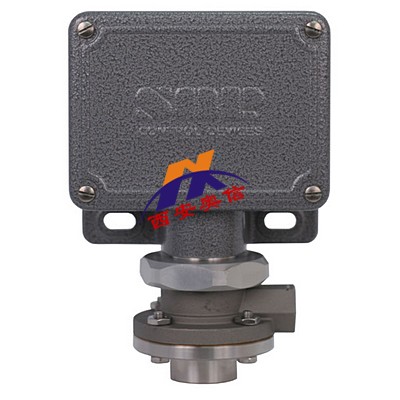

101NN-K3-M4-C1A差压开关技术参数
设定范围:3-30psi
死区:0.5psi
耐压:500psi
触点形式SPDT单刀双掷；
触点容量:24VAC,15A;24VDC,4A和24VDC,5A
膜片材质：不锈钢
压力接口：1/4NPTF不锈钢接口
电气接口：3/4NPTF

差压开关特点　　
1. 动作点稳定，不会受冲击、振动温度变化或其它环境条件影响。　　
2. 不会因压力的波动而引起接点抖动，清晰明朗的开或关状态。
3. 不受泵的冲击、接点的振动疲劳等的影响。　　
4. 寿命长，稳定性及动作重复性高。

差压开关型号      可调范围(Mpa)     回差(Kpa)
101NN-K3-N4-C1A       0.02-0.2            3.45
101NN-K45-N4-C1A     0.069-0.52       10.34
121NN-K45-N4-C1A     0.52-3.45         68.95
101工作压力：3.45Mpa     121工作压力：6.9Mpa
101系列防爆差压开关
防爆差压开关型号      可调范围(Mpa)     回差(Kpa)
101AG-EF3-N4-C1A      0.02-0.2           6.9
101AG-EF3-N4-C1A     0.069-0.52       20.68
101AG-EF3-N4-C1A     0.52-3.45        137.90
101NN-K3-N4-C1A        0.02-0.2          3.45
101NN-K45-N4-C1A      0.069-0.52     10.34
121NN-K45-N4-C1A      0.52-3.45      68.95
